德他为是何方神器

         德他为是一款可以实时记录并远程跟踪温湿度数据的仪器,具有准确、快速、便捷的特点。

Random image

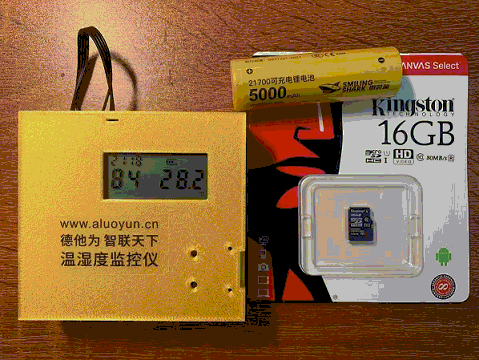

德它为温湿度控制仪

德他为数字温湿度监控仪如保使用

         如果你想快速的体验设备的功能,你可以直接阅读“四、快速使用设备”部分。如果你需要远程跟踪温湿度数据,务必认真阅读“七、FunNum1详细操作说明”的内容。

一、设备外观说明

设备立体图 设备正面图

设备背面图 设备右侧图


        开关说明:

        K1:显示器开关,向上为OFF,向下为ON。

         K2:WIFI卡开关,向左为ON,向右为OFF。

        K3:电源开关,向左为OFF,向右为ON。

        K4:SD开关,向左为ON,向右为OFF。

        通过K2与K4组成功能选择组合:

        K2 K4 功能

        ON ON 通过SD卡的devconfig.txt确定功能F0~F5

        OFF ON F6

        ON OFF F7

        OFF OFF F8

        TypeC接口说明:TypeC接口是设备的充电接口,输入电压为5V。设备充电时一定要将电源开关推向ON。设备可以一边充电一边使。

        电池电压低于3.6伏时将时入深度睡眠模式直到断电停机。当设备处于深度睡眠模式时需要关闭电源开关,接通充电接口,再打开电源开关。

        二、OLED显示器内容说明

        三、设备功能号(FunNum)说明

        F0: 有SD卡时进行时钟校时。

        F1: 有SD卡时实时数据显示、记录、AP+STA模式下传输数据(可以向以太网和局域网传输) 、超限报警。

        F2: 有SD卡时实时数据显示、记录、AP+STA模式下传输数据(仅在局域网内传输)、超限报警。

        F3: 有SD卡时实时数据显示、记录、AP+STA模式下传输数据(仅在局域网内传输)、超限报警。

        F4: 有SD卡时实时数据显示、记录、超限报警。

        F5: 有SD卡时实时数据显示、超限报警。

        F6: 有SD卡时实时数据显示、记录。

        F7:无SD卡时实时数据显示、AP模式下传输数据(仅在局域网内传输)。

        F8:无SD卡时实时数据显示。

        四、快速使用设备

        如果你不想对设备作任何设置,即便没有SD卡,没有无线路由器,也是可以直接使用本设备的,只有某些功能无法使用。

        1、F8仅显示温湿度数据。

        将K1设置为ON、K2设置为OFF,K4设为OFF,打开电源开关。

        2、F7仅显示温湿度数据以及在没有无线路由器的有限空间内通过WIFI传输温湿度数据。

        将K1设置为ON、K2设置为ON,K4设为OFF,打开电源开关。

        因为无法连接网络,但可以在有限空间内通过设备WIFI访问数据。手机或电脑查找“mywifi1”,输入密码“mywifipassword”。

        打开手机或电脑的浏览器,登录”http://192.168.4.1“即可查看实时数据曲线,如下图所示:

        登录”http://192.168.4.1:81“可以查看历史数据。

        登录”http://192.168.4.1/api/v1/temp/raw“可以获取一个点的数据。

        3、F6仅显示和记录温湿度数据。

        将K1设置为ON、K2设置为OFF、K4设为ON,打开电源开关。

        五、配置文件说明:

        配置文件devconfig.txt是非常重要的文件。文件内容为JSON格式,修改时一定要使用英文输入法。文本的长度不可以超过1000字节。

        “SSID”:是无线路由的热点名称

        “PASSWORD”:是无线路由的热点密码。

        “APSSID:是设备产生的热点的名称。

        “APPASSWORD“:是设备产生的热点的密码。

        “Serverurl“:是数据接收端的URL。

        “Key”:是设备的标识号。

        “FunNum”:是设备运行的功能号。

        “Ulimit”:是温度上限。

        “Dlimit”:是温度下限。

        “HUlimit”:是湿度上限。

        “HDlimit”:是湿度下限。

        “Duration”:是数据采集与记录的时间间隔。

        “sleeptime”:是设备的休眠时长。

        “Humadj”:是湿度调整值。

        六、FunNum0详细操作说明

        打开SD卡内的devconfig.txt文件,修改“SSID”对应的热点名称,比如“mysid”;修改”PASSWORD”对应的热点密码,比如“myssid”的密码为”12345678“;将”FunNum”改为“0”,如下图所示。保存文件后将SD卡插入设备卡槽。

        将K1、K2、K4设为ON,打开电源开关。当实测时间与设定时间相同时,网络对时完成。如下图所示。

        七、FunNum1详细操作说明

        使用FunNum1可以远程实时跟踪温湿度数据。使用前必须进行激活才可以使用远程实时跟踪温湿度数据的功能。首先用户需要在www.aluoyun.cn网站注册用户,设置用户名比如“User1“,设置密码比如”Mypassword*”,注意密码最少为10个字符,必须有一个大写字母和一个特殊字符。然后将用户名和设备的标识号通过短信发送给客服手机13712566524。

        待客户回复激活成功后,打开SD卡内的devconfig.txt文件,修改“SSID”对应的热点名称,比如“mysid”;修改”PASSWORD”对应的热点密码,比如“myssid”的密码为”12345678“;将“Key”改为所购买设备的标识号,如”123456“;将“Serverurl”改为远程数据接收端的URL,比如”http://www.aluoyun.cn/json.php”,将”FunNum”改为“1”,如下图所示。保存文件后将SD卡插入设备卡槽。

        将K1、K2、K4设为ON,打开电源开关。

        如果设备成功连接无线路由,则显示器显示内容如下:

        打开手机或电脑的浏览器,登录www.aluoyun.cn,点击“登录“。

        然后点击“曲线“,选择设备标识号,即可实现远程查看数据曲线。

        打开手机或电脑的浏览器,登录”http://192.168.3.139“即可在局域网内查看实时数据曲线。

        登录”http://192.168.3.139/api/v1/temp/raw“可以获取一个点的数据。

        打开手机或电脑的浏览器,登录”http://192.168.3.139:81“即可在局域网内查看历史数据。

        登录”http://192.168.3.139/api/v1/temp/raw“可以获取一个点的数据。

        如果因为无线路由的热点名称或密码设置错误设备无法连接网络,仍可以在有限空间内通过设备WIFI访问数据,手机或电脑查找“mywifi1”,输入密码“mywifipassword”。

        打开手机或电脑的浏览器,登录”http://192.168.4.1“即可查看实时数据曲线,如下图所示:

        登录”http://192.168.4.1:81“可以查看历史数据。

        登录”http://192.168.4.1/api/v1/temp/raw“可以获取一个点的数据。

        八、FunNum2详细操作说明

        打开SD卡内的devconfig.txt文件,修改“SSID”对应的热点名称,比如“mysid”;修改”PASSWORD”对应的热点密码,比如“myssid”的密码为”12345678“;将”FunNum”改为“2”,如下图所示。保存文件后将SD卡插入设备卡槽。

        将K1、K2、K4设为ON,打开电源开关。

        如果设备成功连接无线路由,则显示器显示内容如下:

        打开手机或电脑的浏览器,登录”http://192.168.3.139“即可在局域网内查看实时数据曲线。

        打开手机或电脑的浏览器,登录”http://192.168.3.139:81“即可在局域网内查看历史数据。

        登录”http://192.168.3.139/api/v1/temp/raw“可以获取一个点的数据。

        如果因为无线路由的热点名称或密码设置错误设备无法连接网络,仍可以在有限空间内通过设备WIFI访问数据。手机或电脑查找“mywifi1”,输入密码“mywifipassword”, 打开手机或电脑的浏览器,登录”http://192.168.4.1“即可查看实时数据曲线。登录”http://192.168.4.1:81“可以查看历史数据。

        打开手机或电脑的浏览器,登录”http://192.168.4.1“即可查看实时数据曲线,如下图所示:

        登录”http://192.168.4.1:81“可以查看历史数据。

        登录”http://192.168.4.1/api/v1/temp/raw“可以获取一个点的数据。

        九、FunNum3详细操作说明

        打开SD卡内的devconfig.txt文件,修改“SSID”对应的热点名称,比如“mysid”;修改”PASSWORD”对应的热点密码,比如“myssid”的密码为”12345678“;将”FunNum”改为“3”,如下图所示。保存文件后将SD卡插入设备卡槽。

        将K1、K2、K4设为ON,打开电源开关。

        显示器显示内容如下:

        因为无法连接网络,但可以在有限空间内通过设备WIFI访问数据。手机或电脑查找“mywifi1”,输入密码“mywifipassword”, 打开手机或电脑的浏览器,登录”http://192.168.4.1“即可查看实时数据曲线。登录”http://192.168.4.1:81“可以查看历史数据。

        打开手机或电脑的浏览器,登录”http://192.168.4.1“即可查看实时数据曲线,如下图所示:

        登录”http://192.168.4.1:81“可以查看历史数据。

        登录”http://192.168.4.1/api/v1/temp/raw“可以获取一个点的数据。

        十、FunNum4详细操作说明

        打开SD卡内的devconfig.txt文件,将”FunNum”改为“4”,如下图所示。保存文件后将SD卡插入设备卡槽。

        将K1、K2、K4设为ON,打开电源开关。显示器显示内容如下:

        十一、FunNum5详细操作说明

        打开SD卡内的devconfig.txt文件,将”FunNum”改为“5”,如下图所示。保存文件后将SD卡插入设备卡槽。

        将K1、K2、K4设为ON,打开电源开关。

        十二、FunNum6、FunNum7、FunNum8详细操作说明见“四、快速使用设备“。

        十三、关于备用电池的使用时长

        本设备使用大容量锂电池作为备用电源。电池在WIFI模式(F0,F1,F2,F3,F6)下可以使用约20小时。电池在低功耗模式下(F4,F5,F6,F8)打开显示器可以使用两周以上,关闭显示器可以使用四周以上。增加sleeptime可以延长电池的使用时长。电池电压低于3.6伏时将时入深度睡眠模式直到断电停机。当设备处于深度睡眠模式时需要关闭电源开关,接通充电接口,再打开电源开关。

        十四、常见问题

        1、显示器显示“V-low!”

        原因是备用电池电压偏低。请将K4电源开关打向ON,连接Type-C接口时行充电。

        2、显示器显示“SD-error!”

        原因是SD卡损坏或没有插入SD卡。请更换或插好SD卡。

        3、显示器显示“SD-full”。

        原因是SD卡容量不足4MB,请清空SD卡或更换SD卡。

        4、显示器没有任保内容显示。

        请确保电源开关K4打向ON,显示器开关K1打向ON。如果仍无法显示,请开闭电源,取出SD卡,用读卡器检查是否存在devconfig.txt文件,如果不存可以向客服获取本文件。如果存在,请检查文件内容是否超过1000B。如果未超过1000B,请检查文件格式是否有误,字符是否为英文字符。

        5、其它问题请咨询客服。

        十五、技术参数

测量范围

温度:-40 ~ 125 °C

湿度:0 ~ 100 %RH

准确度

温度:±0.2°C

湿度:±1.8 %RH

记录能力

最大32GB

记录间隔

最低1秒

报警方式

LED指示灯

工作条件

温度:-20~60°C

湿度:5~95%RH

特性

实时显示、记录温度、湿度、时间;远程实时跟踪温度湿度

时间精度:±1分钟每年

采样速度:1秒

显示分辨率:0.1°C 0.1%RH

记录分辨率:0.1°C 0.1%RH

备用电池:3.7V2500mah锂电池

供电电源:DC5V

外形尺寸:长88mm*宽81mm*高22mm
